KABELTRAGSYSTEME–ALLGEMEINE INFORMATIONEN UND MONTAGEANLEITUNG

1- Kabeltragsysteme–Allgemeine Informationen und Montageanleitung


Alle im Katalog angegebenen Werte und Angaben wurden auf der Grundlage von DIN EN 61537 ermittelt. Nachfolgend einige allgemeine Hinweise für die Montage und Handhabung der Kabeltragsysteme


WARENEINGANG

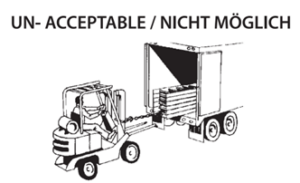

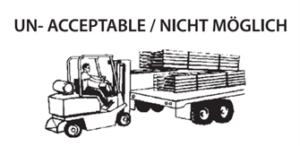

Die Kabelrinnen werden entweder per LKW oder im Container angeliefert. Kleinteile und Zubehör sind normalerweise in Kartons verpackt. Während des Wareneingangs und des Entladevorgangs sollten einige Vorsichtsmaßnahmen beachtet werden wie in den untenstehenden Abbildungen gezeigt.


Sollte der anliefernde LKW nicht zum Entladen mit dem Gabelstabler geeignet sein, muß wie abgebildet per Hand entladen werden. Dabei müssen Arbeitshandschuhe und Sicherheitsschuhe getragen werden. Die Kabeltrassen müssen immer der Reihe nach von oben entnommen werden, niemals dürfen die unteren Kabelrinnen vorgezogen werden!

LAGERUNG

Feuerverzinkte Kabelrinnen sowie Kabelrinnen aus Edelstahl können im Außenbereich ohne Abdeckung gelagert werden, müssen aber so gestapelt werden, dass Luft zirkulieren kann und die Rinnen keinen direkten Kontakt zum Boden haben, um die Bildung von Weißrost zu vermeiden. Weißrost ist normalerweise der Korrosionsbeständigkeit nicht abträglich, sofern es sich um geringe Mengen handelt. Wenn das Erscheinungsbild wichtig ist, sollten die Rinnen innen gelagert werden, um Verschmutzungen zu vermeiden. Galvanisch verzinkte Produkte müssen gut belüftet und trocken gelagert werden. Pulverbeschichtete Produkte sollen geschützt und möglichst innen gelagert werden. Um Beschädigungen zu vermeiden, sollten Kabelrinnen nicht an stark frequentierten Gängen gelagert werden.

B) MONTAGE


Kabeltragsysteme müssen den Anforderungen von DIN EN 61537 und die Montage muß den sicherheitsrelevanten Standards entsprechen. Über die Hinweise dieses Kataloges hinaus kann es Montageerfordernisse geben, die je nach Einzelfall erfüllt werden müssen. Die Montage sollte von qualifiziertem Personal durchgeführt werden, das sich mit der Verlegung von Kabeltragsysteme und den Anforderungen an elektrische Anlagen auskennt.

MONTAGE VON KABELTRAGSYSTEMEN

Die Kabeltragsysteme sollen so montiert sein, dass sie zugänglich bleiben. Wenn möglich soll der lichte Abstand zwischen den einzelnen Lagen nicht kleiner als 300mm sein, um die Verlegung und Wartung der Kabel zu gewährleisten. Mindestens alle 18m muß die Kabelrinne geerdet werden und mit einem tragenden Element des Bauwerkes verbunden werden.

HINWEIS: Tragende Elemente innerhalb des Bauwerkes wie z.B. die T-Träger dürfen nie ohne ausdrückliche Erlaubnis der Bauleitung angebohrt oder ansonsten in ihrer tragenden Funktion beeinträchtigt werden.

Kabeltragsysteme sind keine Leitern und sind nicht begehbar. Kabeltragsysteme dienen ausschließlich als Auflagefläche für Kabel. Das Begehen von Kabeltragsystemen kann zu Verletzungen der Personen, der Kabelrinnen und auch der verlegten Kabel führen. Die Tragfähigkeit der Kabeltragsysteme hängt von der richtigen Montage der Rinnen selber, der Abhängungen und der Kabel ab. Falsche Montage oder Überwachung kann zu Personenschäden oder Sachschäden führen. Die Montage von Kabeltragsystemen soll durch fachkundiges Personal durchgeführtwerden. Unfallverhütungsmaßnahmen wie das Tragen von Arbeitsschutzhandschuhen, Helmen, Sicherheitsbrillen oder Geschichtsschutz, Staubmasken und Schutzkleidung müssen entsprechend der jeweiligen Vorschriften eingehalten werden.

MONTAGE VON ANSCHLUSSSTÜCKEN

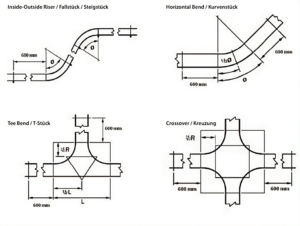

Der Radius der Anschlußstücke hängt von dem Radius der zu montierenden Kabel ab, bitte beachten Sie hierzu immer die Angaben des Kabelherstellers. Der Radius des Anschlußstückes soll immer gleich oder größer als der kleinste Biegeradius des größten Kabels sein. Bei der Verlegung von mehreren Kabel auf einer Kabeltrasse gibt der größte Biegeradius den Radius des Anschlußstückes vor, um die Montage zu vereinfachen. Die Positionierung der Ausleger ist in den nachfoglenden Darstellungen angegeben. Die dem Anschlußstück folgenden Ausleger dürfen maximal 600mm nach dem Ende des Anschlußstückes angeordnet sein.

Montage der Verbindungsplatte (IEC 61537 7.3j)

Die Planung der Positionen von Verbindungsplatten ist schwierig, jedoch ist es wichtig, sich dieser Tatsache bewusst zu sein. Der ungünstigste Ort für die Montage von Verbindungsplatten ist die Mitte des Abstands oder der unmittelbare obere Bereich der Halterung. Die Montage von Verbindungsplatten an diesen beiden Stellen sollte insbesondere bei Endabständen vermieden werden. Wenn möglich, sollte die Verbindungsplatte im ersten Viertel der Länge des Abstands zwischen den Halterungen installiert werden.

Anforderung an Trennbleche

Trennbleche werden verwendet, um Kabelsysteme zu trennen, z. B. wenn Kabel mit mehr oder weniger als 600 Volt in demselben Kabelkanal installiert werden. Wenn jedoch Kabel des Typs MC zusammen mit Kabeln mit einer Nennspannung von 600 Volt oder weniger in demselben Kabelkanal verlegt werden, ist kein Trennblech erforderlich. Trennbleche sollten aus demselben Material wie der Kabelkanal bestehen. Bei der Bestellung eines Trennblechs muss die Höhe der Traglasttiefe des Kabelkanals entsprechen, in den es eingebaut wird.

TRENNSTEGE

Trennstege werden verwendet, um unterschiedliche Kabelsysteme voneinander zu trennen, z.B. wenn Kabel unter und über 600 Volt auf einer Kabelpritsche zusammen verlegt werden. Metallmantelkabel können ohne Trennsteg mit Kabeln bis zu 600 Volt verlegt werden. Die Trennstege müssen aus dem gleichen Material gefertigt werden wie die Kabelpritschen und so hoch sein, die gleiche Holmhöhe haben.

Anforderung für zukünftige Erweiterungen

In Zukunft können viele weitere Kabel zum bestehenden Kabeltragsystem hinzugefügt werden. Bei der Auswahl eines Kabelkanals sollte die Anforderung an zukünftige Erweiterungen berücksichtigt und Platz für zusätzliche Füllfläche und Tragfähigkeit eingeplant werden. Es wird eine Mindestreserve von 30 % für zukünftige Erweiterungen empfohlen.
